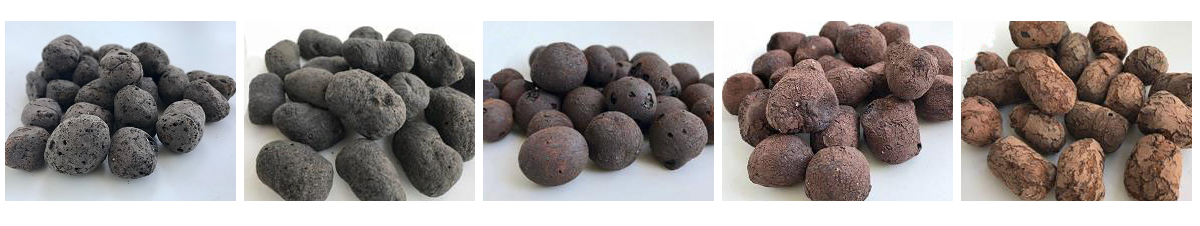

頁巖陶粒在大家現(xiàn)實生活的應(yīng)用規(guī)模還是很廣的，很多的地區(qū)看到了它的影子，今日來講下的培燒方式和步驟，讓大伙兒更全方位的認識頁巖陶粒。頁巖原料的風干、加熱、培燒、制冷時間及溫度挑選稱作陶粒的培燒方式，科學研究陶粒培燒方式是陶粒培燒科學研究的具體內(nèi)容。陶粒制取操作過程中的各要素都會對陶粒的品質(zhì)造成影響。

1、生料的制備：陶粒生產(chǎn)首先必須解決的是原材料加工和制粒工藝，其任務(wù)是將采集的原料，經(jīng)破碎、篩分，配料、混合制成化學成分符合要求、質(zhì)量均勻的含水物料，然后通過輥壓、成球等方法制成不同粒徑的生料。生料的制備工藝很多，根據(jù)原料品種不同分為干法、塑化法、粉磨成球法和泥漿成球法。

2、烘干及預(yù)熱：可以采用干法工藝，破碎篩分后，不用烘干即可進入預(yù)熱階段，預(yù)熱階段溫度控制在400℃~600℃之間。此預(yù)熱階段中，溫度急劇變化會引起生料炸裂，而導致終燒制的陶粒各項性能下降；其次是控制生料在焙燒階段產(chǎn)生的氣體量，因為在預(yù)熱生料階段，生料中的有機質(zhì)和碳酸鹽就已開始分解揮發(fā)產(chǎn)生氣體，那么經(jīng)過預(yù)熱后，生料在焙燒階段產(chǎn)生的氣體量就會減少；再次就是為生料表層的軟化做準備。

預(yù)熱階段控制的因素是預(yù)熱溫度和預(yù)熱時間，這兩個因素都會對終的陶粒質(zhì)量產(chǎn)生影響，若預(yù)熱溫度過高或者預(yù)熱時間過長都會導致生料在預(yù)熱階段就已產(chǎn)生大量氣體，導致生料在焙燒階段因膨脹氣體不足使陶粒膨脹不佳；但是預(yù)熱不足，就會造成高溫焙燒過程中生料的炸裂，所有這些都會影響到陶粒的終性能。在實際生產(chǎn)中，由于受生料的品種、陶粒終形狀尺寸、生產(chǎn)窯型等因素影響，預(yù)熱溫度和預(yù)熱時間通過試驗確定。

3、焙燒：焙燒階段是整個陶粒焙燒過程中關(guān)鍵的一步，它將直接影響到陶粒制品的各項性能，如果控制不當，會造成氣體壓力太大而溢出下班體外殼形成開口氣孔，導致所燒制的陶粒強度低、吸水率高等缺點，如果焙燒溫度未達到佳焙燒溫度，陶粒制品的膨脹倍數(shù)就會下降，表現(xiàn)密度變大。

4、冷卻：冷卻工藝對陶粒的質(zhì)量也有較大的影響，一般認為較合理的陶粒冷卻制度是：焙燒的陶粒在通過溫度高的膨脹帶后，可迅速冷卻到1000℃~700℃；但是從700℃到400℃時，則要求緩慢冷卻，因為迅速降溫，使陶粒內(nèi)部和表面產(chǎn)生強大的溫度收縮應(yīng)力，導致其表面出現(xiàn)網(wǎng)狀的微細裂縫，使陶粒的顆粒強度降低，但在400℃以下又可以快速的冷卻。

在頁巖焙燒過程中，多觀察，細心對待焙燒的每一步，出現(xiàn)問題及時解決，基本上就可以焙燒出出理想的頁巖陶粒。
